Copper Difizyon soude machin





Ekipman an pwensipalman itilize pou konpozan kondiktif kwiv ki bezwen yon tèminal kontra enfòmèl ant oswa zòn jwenti pandan y ap kenbe dimansyon kontwole ak pèfòmans elektrik repete.

Feuilles Copper laminated ak Busbars fleksib

Pou yon busbar laminated fleksib, plizyè papye kwiv yo anpile ak pozisyone nan zouti devwe. Youn oswa toude bout yo chofe ak konprese yo fòme yon tèminal konsolide, pandan y ap seksyon an papye ki rete kenbe fleksibilite ki nesesè pou mouvman, Vibration oswa tolerans asanble.

Seleksyon machin depann de:

• Epesè chak papye kwiv
• Kantite total kouch papye
• Longè ak lajè Liaison
• Egzije fini epesè tèminal
• Pozisyon twou ak alokasyon machin
• Fleksibilite obligatwa deyò zòn nan estokaj
• Kritè akseptasyon mekanik ak elektrik

Yo dwe bay tou de epesè papye endividyèl ak estrikti total pil la. De busbars ki gen menm epesè total la ka mande diferan anviwònman pwosesis si kantite kouch yo diferan.



Konektè trese kwiv

Galon kwiv ka mande pou konsolidasyon fen oswa rantre nan yon tèminal kwiv oswa busbar solid. Paske kondiktè a trese ka gaye oswa deplase anba presyon, zouti a dwe kontwole pozisyon li ak dimansyon fini san yo pa domaje seksyon fleksib la.

Enfòmasyon enpòtan yo enkli:

• Zòn -seksyonèl galon
• Sifas fèblan oswa fèblan-
• Lajè galon ak epesè
• Longè konsolide obligatwa
• Materyèl tèminal ak dimansyon
• Rale-fòs oswa egzijans koube
• Koupe ak fini -pwosesis fòme
• Kantite pwodiksyon obligatwa

Pwojè ki mande tou pou manje otomatik, fini kare ak koupe ka evalye atravè solisyon pwosesis trese kwiv Haifei a.



Solid ak laminated Copper Busbars

Pi gwo busbars kwiv mande pou inifòm chofaj ak presyon atravè zòn nan lyezon konplè. Materyo ki gen menm dimansyon ekstèn ka toujou mande pou machin diferan paske nan diferans ki genyen nan estrikti sipèpoze, rèd materyèl, zòn jwenti ak dissipation chalè.

Pou pwojè sa yo, Haifei revize koup transvèsal -, konsepsyon jwenti, planite sifas, clearance chaj, fòs obligatwa ak metòd tès elektrik anvan yo rekòmande ekipman.



Plake kòb kwiv mete ak kwiv-Nikèl Pati

Chwazi fèblan-plake, nikèl-plake oswa kwiv-a-nikèl eleman kondiktif yo ka evalye. Materyèl kouch ak epesè ka afekte preparasyon sifas, konpòtman chofaj ak konsistans lyezon.

Yon pwosesis ki devlope pou kòb kwiv mete vid pa ta dwe transfere dirèkteman nan yon materyo plake san yo pa verifikasyon echantiyon.





Haifei kwiv difizyon soude machin yo ka itilize pou diferan pati kondiktè kwiv, espesyalman konpozan ki mande lyezon ki estab, rezistans kontak ki ba ak gwo -zòn rantre nan.





Pati kwiv komen yo enkli:

• Busbars Copper
• Konektè batri kwiv
• Feuilles kwiv feuilleté
• Konektè kòb kwiv mete fleksib
• Konektè trese kwiv
• Plak kondiktif kwiv
• Pati kondiktif kwiv-nikèl
• Transfòmatè kwiv plon
• Pati kondiktif switchgear
• Depo enèji busbars kwiv
• Distribisyon pouvwa konektè kwiv

Pou pati FOIL milti-kouch, gwo busbars kwiv oswa pati kondiktif kwiv-nikèl, echantiyon soude rekòmande anvan seleksyon final machin.





Atik \\Modèl	inite	HFTD-100-Q	HFTD-150-QY	HFTD-200-Y	HFTD-350-Y	HFTD-600-Y
Kapasite rated	KVA	100	150	200	350	600
Ekipman pou pouvwa	V/Ø/Hz	380V±10% / 3 faz / 50Hz
Rated sik devwa	%	50%	50%	100%	100%	100%
Kouran prensipal Max.	A	100	200	300	400	800
Prensipal kab	mm2	3*25+2*16	3*30+2*16	3*50+2*16	3*70+2*16	3*150+2*16
Kout-sikwi aktyèl Max.	KA	35	40	42	58	100
Segondè vòltaj	V	9	9.7	10.4	13.8	13.8
Silenn presyon lè a	Ø*L	Ø160*120/ Ø125*80	/	/	/	/
Idwolik silenn	Ø*L	/	/	Ø120*250	Ø120*250	Ø120*250
Travay presyon Max. (0.5/10.5MPa)	KN	80	100	160	200/400	200/400
Demann dlo refwadisman	/	0.2-0.3MPa, 40 mikron filtraj, rezistivite nan 5 kΩ. cm
Konsomasyon dlo refwadisman	L/Min	25	40	150	240	400
Pwofondè gòj	mm	425	320	320	320	320
Distans ant plak kwiv	mm	248	267	340	340	340
Anviwònman travay	/	Tanperati: 1-45 degre imidite: 35-90％





Haifei bay ekipman pneumatik, idwolik ak servo -kontwole pou diferan estrikti konektè kwiv. Konparezon sa a eksplike direksyon seleksyon jeneral la; konfigirasyon final la ta dwe konfime atravè revizyon desen ak tès echantiyon.



Konpare konfigirasyon machin ki disponib yo



Kalite machin	Itilizasyon rekòmande	Konsiderasyon prensipal yo

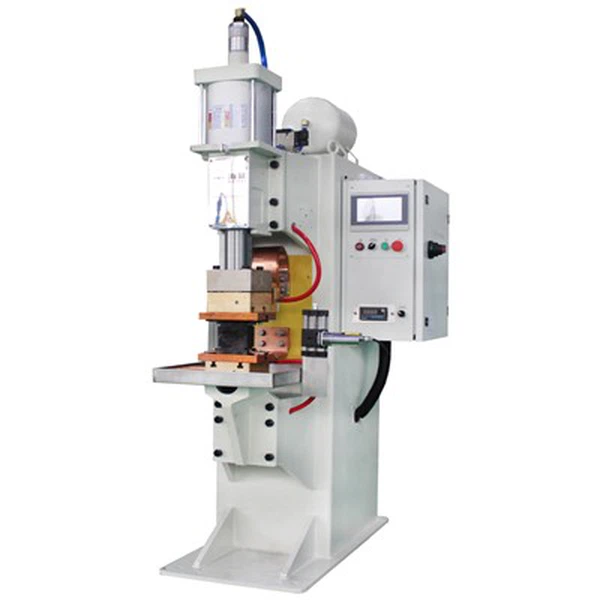

Pneumatic	Pi piti pati kòb kwiv mete ak zòn lyezon limite	Mande ki estab lè konprese ak yon egzijans fòs nan seri a silenn

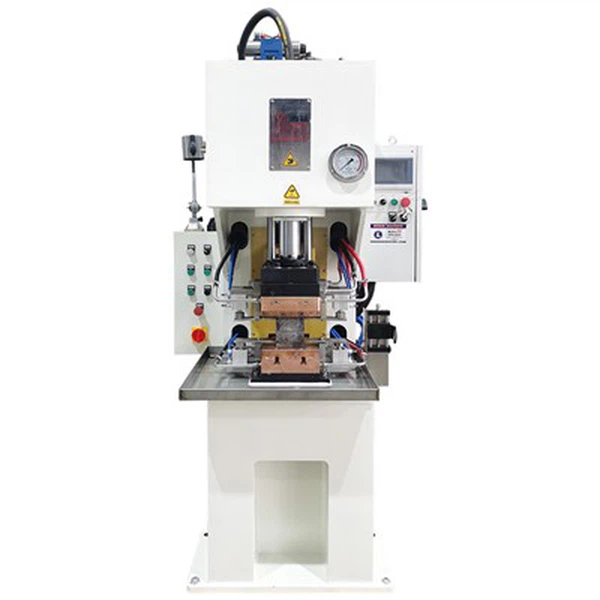

Idwolik	Feuilles kwiv multicouches, pi gwo busbars ak zòn Liaison pi laj	Bay pi wo, presyon ki estab pou pile pi epè ak gwo -devwa pwodiksyon
Servo-kontwole	Pati presizyon, resèt miltip ak pwodiksyon otomatik	Sipòte mouvman pwogramasyon ak pwojè-fòs espesifik oswa siveyans deplasman
Sistèm Customized	Pyès ki pa-estanda oswa liy pwodiksyon konplè	Ka entegre zouti dedye, chaje, soude, refwadisman, dechaje ak fonksyon done



Customized Copper Welding Systems

Pou pati ki pa-estanda oswa volim pwodiksyon ki pi wo, HAIFEI ka pèsonalize:

• Elektwòd grafit ak aparèy pwezante
• Platfòm k ap travay pwolonje
• Sistèm presyon idwolik oswa servo
• Robo chaje ak dechaje
• Otomatik pwezante pwodwi
• Koneksyon transporteur
• Resèt ak idantifikasyon pwodwi
• Pwosesis-kolekte done
• Sistèm refwadisman
• Pwoteksyon sekirite ak verrouillage

Dimansyon final la detèmine nan desen pyès travay la, echantiyon reprezantan, tan sik obligatwa ak kondisyon akseptasyon teknik.





Voye egzijans ou a







Kapasite machin pa ka chwazi nan lajè pati kòb kwiv mete oswa Rating KVA pou kont li. Pou rekòmande yon konfigirasyon apwopriye, HAIFEI bezwen enfòmasyon sa yo:



Enfòmasyon obligatwa	Detay pou bay
Materyèl	Klas kwiv, dite, spesifikasyon founisè ak kouch sifas
Estrikti materyo	Foil kwiv, galon, busbar solid oswa asanble konbine
Kouch enfòmasyon	Yon sèl -epesè kouch, kantite kouch ak epesè total pil
Dimansyon jwenti	Longè Liaison, lajè ak mande epesè fini
Kritè akseptasyon	Rale, kale, pliye, kontak rezistans oswa lòt kondisyon tès
Pwodiksyon egzijans	Pati pou chak chanjman, kantite modèl ak metòd chaje pi pito
Itilite faktori	Vòltaj, frekans, lè konprese ak kondisyon dlo refwadisman-







Voye enfòmasyon sou pyès travay ou a













Yon pwosesis tipik soude difizyon kwiv gen ladan etap sa yo:

1. Preparasyon Sifas

Lwil oliv, oksid, rezidi kouch ak burrs yo retire nan zòn nan jwenti. Metòd netwayaj yo itilize pandan pwodiksyon an ta dwe rete konsistan avèk metòd yo apwouve pandan tès echantiyon an.

2. anpile ak pwezante

Foil kwiv, galon oswa konpozan busbar yo ranje dapre desen an epi yo mete yo nan zouti devwe. Pozisyon egzat ede kontwole dimansyon tèminal yo epi anpeche mouvman kouch.

3. Premye presyon

Zouti a fèmen epi aplike fòs pwograme a atravè zòn jwenti a. Presyon ensifizan ka kite twou vid ki genyen ant kouch, pandan y ap presyon twòp ka lakòz deformation vle.

4. Chofaj rezistans elektrik

Kontwole aktyèl pase nan sikwi chofaj configuré ak ogmante zòn jwenti a nan kondisyon pwosesis ki nesesè yo. Pwodiksyon chofaj ak tan yo matche ak estrikti kwiv la, zòn lyezon ak zouti.

5. Kenbe presyon

Materyo a rete konprese pandan peryòd kenbe pwograme a. Chofaj, presyon ak tan kenbe yo dwe ajiste kòm yon pwosesis konplè olye ke kòm anviwònman ki pa gen rapò.

6. Refwadisman kontwole

Pati a fèt nan zouti a pandan refwadisman pou kenbe estabilite dimansyon. Sikwi refwadisman machin lan dwe bay tanperati dlo apwopriye ak koule pandan pwodiksyon repete.

7. Dechaje ak Enspeksyon

Apre zouti a louvri, yo retire pati nan manyèlman oswa otomatikman epi enspekte selon kondisyon yo te dakò dimansyon, mekanik ak elektrik.
